Bộ máy phát điện chạy bằng diesel (50/60Hz, 380~480V, 3 pha, 0.8PF)
Bộ máy phát điện được chạy bằng động cơ Cummins

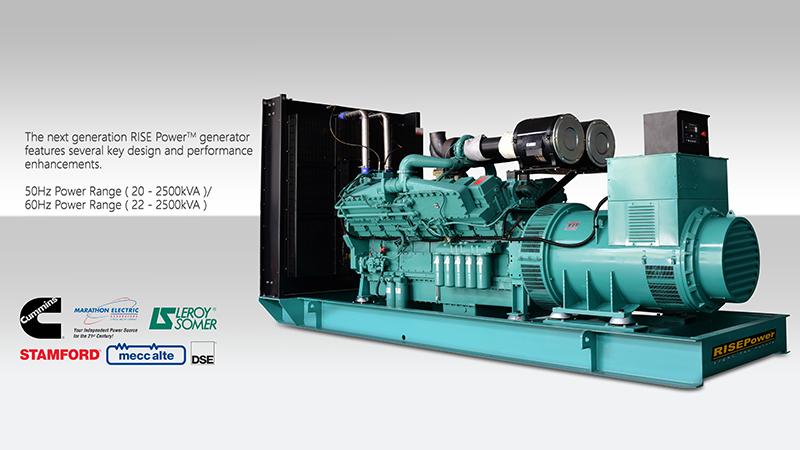

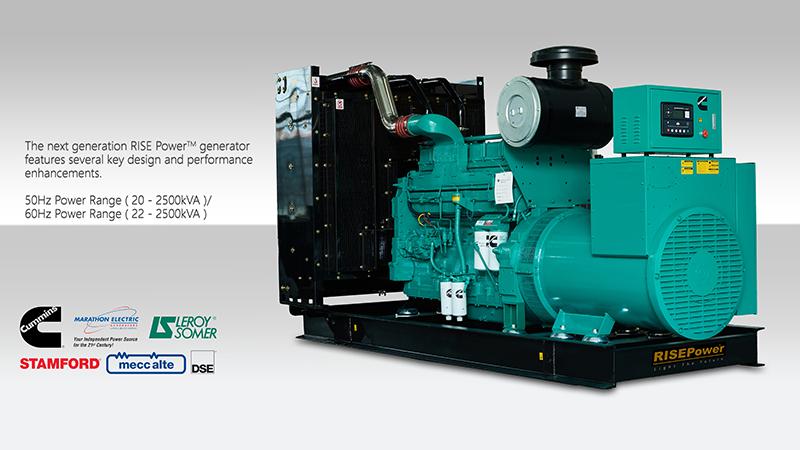

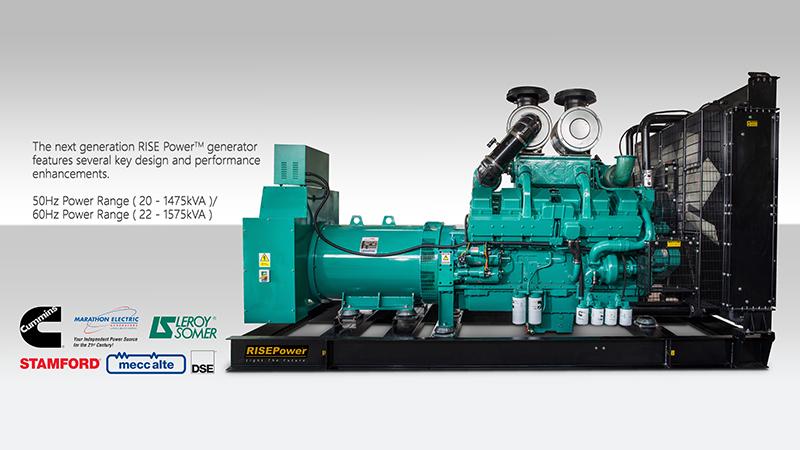

Hệ thống máy phát điện thương mại dòng RISE Power Cummins này là một hệ thống phát điện toàn diện, mang lại hiệu suất, độ tin cậy và tính linh hoạt tối ưu cho các ứng dụng điện dự phòng cơ bản.

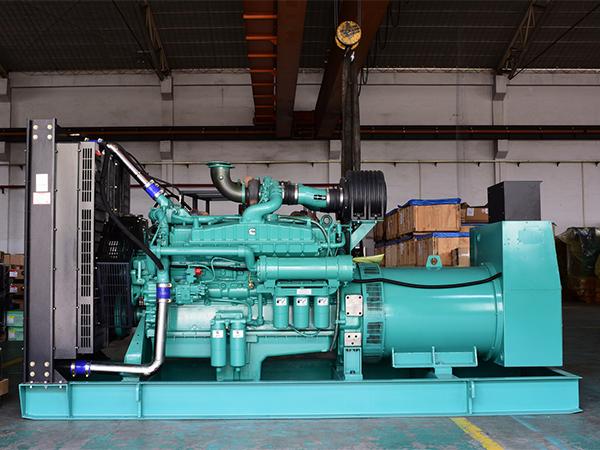

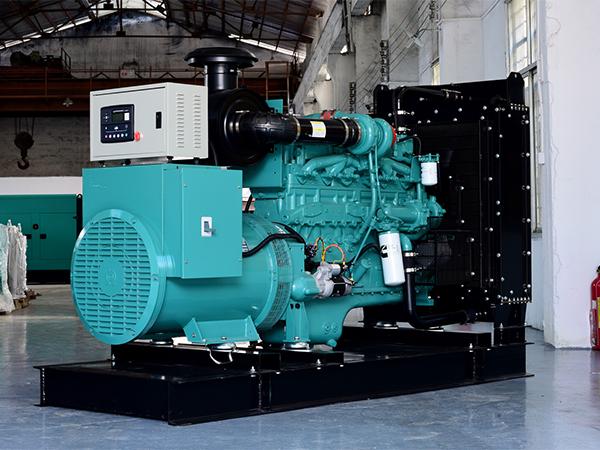

Cấu tạo tiêu chuẩn của máy phát điện Cummins
1. Động cơ: Động cơ Cummins diesel 4 kỳ/làm mát sau/tăng áp hạng nặng.
2. Máy phát điện: Máy phát điện Marathon.
3. Hệ thống điều khiển: Hệ thống điều khiển kỹ thuật số thông minh Deepsea của Anh.
4. Hệ thống làm mát: Làm mát bằng nước, nhiệt độ môi trường xung quanh 50 độ C.
5. Hệ thống khởi động: Khởi động / khởi động lò xo 24V DC.
6. Kết cầu phần bệ đỡ bằng thép: Bệ đỡ chắc chắn hỗ trợ động cơ, máy phát điện và bộ tản nhiệt. (có thể tùy chọn bình nhiên liệu)
7. Phụ kiện phụ tùng: Bộ giảm âm công nghiệp, ắc quy và dây ắc quy, bộ sạc ắc quy (tích hợp), cầu dao MCCB (tích hợp), hệ thống điều khiển Deepsea của Anh quốc (tích hợp), hộp đựng dụng cụ và phụ tùng, miếng đệm cao su chống sốc, hướng dẫn sử dụng và tài liệu.
Dải công suất 50Hz (20 - 2250kVA) của động cơ Cummins
Uy tín, bền bỉ, hiệu quả
Model | Công suất chính | Công suất dự phòng | Động cơ | Xi lanh | Dung tích xi lanh (L) |
Tiêu hao nhiên liệu (L/h) |
Dung tích thùng chứa dầu(L) |
Loại không vỏ | Loại cách âm | ||||
kVA | kW | kVA | kW | Kích thước L*W*H(mm) | Trong lượng (kg) |
Kích thước L*W*H(mm) | Trong lượng (kg) |
||||||
20 | 16 | 23 | 18 | 4B3.9-G2 | 4L | 3.9 | < 4.3 | 11 | 1500*650*1150 | 780 | 2350*1100*1520 | 1300 | |
25 | 20 | 28 | 22 | 4B3.9-G2 | 4L | 3.9 | < 5.2 | 11 | 1500*650*1150 | 800 | 2350*1100*1520 | 1320 | |
30 | 24 | 33 | 26 | 4BT3.9-G2 | 4L | 3.9 | < 7.0 | 11 | 1800*730*1250 | 820 | 2350*1100*1520 | 1340 | |
38 | 30 | 41 | 33 | 4BT3.9-G2 | 4L | 3.9 | < 7.0 | 11 | 1800*730*1250 | 830 | 2350*1100*1520 | 1350 | |
40 | 32 | 45 | 36 | 4BT3.9-G2 | 4L | 3.9 | < 8.0 | 11 | 1820*730*1250 | 845 | 2350*1100*1520 | 1365 | |
50 | 40 | 55 | 44 | 4BTA3.9-G2 | 4L | 3.9 | < 10.0 | 11 | 1900*730*1300 | 930 | 2350*1100*1520 | 1450 | |
56 | 45 | 63 | 50 | 4BTA3.9-G2 | 4L | 3.9 | < 12.0 | 11 | 1900*730*1300 | 955 | 2350*1100*1520 | 1475 | |
63 | 50 | 69 | 55 | 4BTA3.9-G11 | 4L | 3.9 | < 13.0 | 11 | 1900*785*1300 | 968 | 2350*1100*1520 | 1650 | |
73 | 58 | 80 | 64 | 4BTA3.9-G11 | 4L | 3.9 | < 17.6 | 11 | 1900*785*1300 | 990 | 2350*1100*1520 | 1700 | |
79 | 63 | 86 | 69 | 4BTA3.9-G11 | 4L | 3.9 | < 17.6 | 11 | 1900*785*1300 | 1020 | 2350*1100*1520 | 1800 | |
88 | 70 | 96 | 77 | 6BT5.9-G2 | 6L | 5.9 | < 19.5 | 16 | 2200*830*1280 | 1250 | 3200*1150*1750 | 2040 | |
94 | 75 | 103 | 82 | 6BT5.9-G2 | 6L | 5.9 | < 21.2 | 16 | 2200*830*1280 | 1260 | 3200*1150*1750 | 2050 | |
100 | 80 | 110 | 88 | 6BT5.9-G2 | 6L | 5.9 | < 22.9 | 16 | 2200*830*1280 | 1272 | 3200*1150*1750 | 2062 | |
113 | 90 | 124 | 99 | 6BTA5.9-G2 | 6L | 5.9 | < 25.5 | 16 | 2200*830*1325 | 1295 | 3200*1150*1750 | 2130 | |
130 | 104 | 144 | 115 | 6BTAA5.9-G2 | 6L | 5.9 | < 29.5 | 16 | 2360*830*1335 | 1380 | 3200*1150*1750 | 2167 | |
150 | 120 | 165 | 132 | 6BTAA5.9-G12 | 6L | 5.9 | < 34.8 | 16 | 2360*830*1335 | 1420 | 3200*1150*1750 | 2430 | |
150 | 120 | 165 | 132 | 6CTA8.3-G2 | 6L | 8.3 | < 35.7 | 24 | 2360*850*1366 | 1780 | 3600*1330*2010 | 3038 | |
175 | 140 | 193 | 193 | 6CTA8.3-G2 | 6L | 8.3 | < 41.2 | 24 | 2360*850*1366 | 1830 | 3600*1330*2010 | 3100 | |
188 | 150 | 206 | 165 | 6CTA8.3-G2 | 6L | 8.3 | < 42 | 24 | 2360*850*1366 | 1860 | 3600*1330*2010 | 3130 | |
200 | 160 | 220 | 176 | 6CTAA8.3-G2 | 6L | 8.3 | < 43.3 | 24 | 2400*980*1460 | 1870 | 3600*1330*2010 | 3060 | |
225 | 180 | 248 | 198 | 6LTAA8.9-G2 | 6L | 8.9 | < 47.8 | 24 | 2540*1020*1530 | 1960 | 3600*1330*2040 | 3380 | |
250 | 200 | 275 | 220 | 6LTAA8.9-G2 | 6L | 8.9 | < 53 | 24 | 2540*1020*1530 | 1985 | 3600*1330*2040 | 3405 | |
225 | 180 | 250 | 200 | NT855-GA | 6L | 14 | < 47.5 | 39 | 3000*1050*1750 | 2450 | 4300*1480*2140 | 4200 | |
250 | 200 | 275 | 220 | NT855-GA | 6L | 14 | < 52.3 | 39 | 3000*1050*1750 | 2480 | 4300*1480*2140 | 4250 | |
275 | 220 | 303 | 242 | NTA855-G1A | 6L | 14 | < 60 | 39 | 3000*1050*1750 | 2680 | 4300*1480*2140 | 4450 | |
288 | 230 | 316 | 253 | MTAA11-G3 | 6L | 11 | < 61 | 39 | 3000*1140*1600 | 2350 | 4500*1580*2100 | 4800 | |
300 | 240 | 330 | 264 | MTAA11-G3 | 6L | 11 | < 62 | 39 | 3000*1140*1600 | 2380 | 4500*1580*2100 | 4820 | |
313 | 250 | 344 | 275 | NTA855-G1B | 6L | 14 | < 68.3 | 39 | 3000*1050*1750 | 2800 | 4300*1480*2140 | 4600 | |
313 | 250 | 344 | 275 | MTAA11-G3 | 6L | 11 | < 63 | 39 | 3000*1140*1600 | 2400 | 4500*1580*2100 | 4850 | |
325 | 260 | 358 | 286 | NTA855-G2A | 6L | 14 | < 69 | 39 | 3000*1060*1760 | 2920 | 4300*1480*2140 | 4710 | |
338 | 270 | 371 | 297 | NTA855-G2A | 6L | 14 | < 70 | 39 | 3000*1060*1760 | 2950 | 4300*1480*2140 | 4750 | |
344 | 275 | 375 | 300 | NTA855-G2A | 6L | 14 | < 72 | 39 | 3000*1060*1760 | 3000 | 4300*1480*2140 | 4800 | |
375 | 300 | 413 | 330 | NTAA855-G7 | 6L | 14 | < 83 | 39 | 3250*1120*1720 | 2850 | 4500*1580*2100 | 5300 | |
N/A | N/A | 450 | 360 | NTAA855-G7A | 6L | 14 | < 87 | 39 | 3250*1120*1720 | 2880 | 4500*1580*2100 | 5330 | |
438 | 350 | 481 | 385 | KTA19-G3 | 6L | 18.9 | < 95 | 50 | 3350*1280*1930 | 3700 | 4800*1683*2200 | 6400 | |
450 | 360 | 500 | 400 | KTA19-G3 | 6L | 18.9 | < 95.1 | 50 | 3350*1280*1930 | 3800 | 4800*1683*2200 | 6500 | |
500 | 400 | 550 | 440 | KTA19-G3A | 6L | 18.9 | < 94.6 | 50 | 3350*1280*1930 | 3940 | 4800*1683*2200 | 6640 | |
500 | 400 | 550 | 440 | QSZ13-G3 | 6L | 14 | < 96.5 | 45 | 3250*1350*2100 | 3750 | 5000*1980*2370 | 6510 | |
525 | 420 | 631 | 505 | KTAA19-G5 | 6L | 18.9 | < 113 | 50 | 3525*1550*2030 | 4010 | 5000*1980*2370 | 6770 | |
N/A | N/A | 650 | 520 | KTA19-G8 | 6L | 18.9 | < 125 | 50 | 3350*1280*1930 | 4150 | 4800*1683*2200 | 6800 | |
575 | 460 | 650 | 520 | KTAA19-G6 | 6L | 18.9 | < 118.5 | 50 | 3525*1550*2030 | 4200 | 5000*1980*2370 | 6850 | |
N/A | N/A | 688 | 550 | KTAA19-G6A | 6L | 18.9 | < 128 | 50 | 3525*1550*2030 | 4220 | 5000*1980*2370 | 6870 | |
700 | 560 | 770 | 616 | KTA38-G2 | 12V | 37.8 | < 165 | 135 | 4200*1800*2380 | 6800 | 6058*2438*2896 | 11800 | |
750 | 600 | 825 | 660 | KTA38-G2 | 12V | 37.8 | < 167 | 135 | 4200*1800*2380 | 7000 | 6058*2438*2896 | 12000 | |
800 | 640 | 888 | 710 | KTA38-G2B | 12V | 37.8 | < 169 | 135 | 4200*1800*2380 | 7150 | 6058*2438*2896 | 12160 | |
875 | 700 | 963 | 770 | KTA38-G2A | 12V | 37.8 | < 195 | 135 | 4200*1800*2380 | 7170 | 6058*2438*2896 | 12190 | |
900 | 728 | 1000 | 800 | KTA38-G2A | 12V | 37.8 | < 196 | 135 | 4200*1800*2380 | 7210 | 6058*2438*2896 | 12250 | |
1000 | 800 | 1100 | 880 | KTA38-G5 | 12V | 37.8 | < 209 | 135 | 4200*1810*2250 | 7310 | 6058*2438*2896 | 12370 | |
N/A | N/A | 1250 | 1000 | KTA38-G9 | 12V | 37.8 | < 210 | 135 | 4350*2090*2180 | 8100 | 6058*2438*2896 | 13417 | |
1250 | 1000 | 1375 | 1100 | KTA50-G3 | 16V | 50 | < 254 | 177 | 5000*1850*2343 | 9038 | 12192*2438*2896 | 16850 | |
1375 | 1100 | 1650 | 1320 | KTA50-G8 | 16V | 50 | < 289 | 204 | 5200*2260*2510 | 9520 | 12192*2438*2896 | 18320 | |
1475 | 1180 | 1650 | 1320 | KTA50-GS8 | 16V | 50 | < 309 | 204 | 5200*2260*2510 | 9900 | 12192*2438*2896 | 18500 | |
1540 | 1232 | 1700 | 1360 | QSK50-G4 | 16V | 50 | < 326 | 235 | 4780*2065*2230 | 9750 | 12192*2438*2896 | 18800 | |
1650 | 1320 | 1815 | 1452 | QSK50-G7 | 16V | 50 | < 349 | 235 | 4780*2065*2230 | 9900 | 12192*2438*2896 | 20600 | |
1875 | 1500 | 2063 | 1650 | QSK60-G3 | 16V | 60 | < 397 | 280 | 5900*2180*2600 | 14300 | 12192*2438*2896 | 21000 | |
2045 | 1636 | 2250 | 1800 | QSK60-G4 | 16V | 60 | < 433 | 280 | 6180*2285*2540 | 15500 | 12192*2438*2896 | 21100 | |
2250 | 1800 | 2500 | 2000 | QSK60-G21 | 16V | 60 | < 455 | 280 | 6230*2285*2540 | 15600 | 12192*2438*2896 | 22000 |
Dải công suất 60Hz (22 - 2281kVA) của động cơ Cummins
Uy tín, bền bỉ, hiệu quả cao
Model | Công suất chính | Công suất dự phòng | Động cơ | Xi lanh | Dung tích xi lanh (L) |
Tiêu hao nhiên liệu (L/h) |
Dung tích thùng chứa dầu(L) |
Loại không vỏ | Loại cách âm | ||||
kVA | kW | kVA | kW | Kích thước L*W*H(mm) | Trong lượng (kg) |
Kích thước L*W*H(mm) | Trong lượng (kg) |
||||||
22 | 18 | 24 | 19 | 4B3.9-G2 | 4L | 3.9 | < 8.6 | 11 | 1500*650*1150 | 750 | 2350*1100*1520 | 1350 | |
30 | 24 | 33 | 27 | 4B3.9-G2 | 4L | 3.9 | < 8.6 | 11 | 1500*650*1150 | 780 | 2350*1100*1520 | 1380 | |
38 | 30 | 41 | 33 | 4BT3.9-G2 | 4L | 3.9 | < 10 | 11 | 1800*730*1250 | 810 | 2350*1100*1520 | 1410 | |
43 | 34 | 46 | 37 | 4BT3.9-G2 | 4L | 3.9 | < 7.0 | 11 | 1800*730*1250 | 810 | 2350*1100*1520 | 1410 | |
55 | 44 | 60 | 48 | 4BTA3.9-G2 | 4L | 3.9 | < 15.4 | 11 | 1900*730*1300 | 900 | 2350*1100*1520 | 1540 | |
63 | 50 | 69 | 55 | 4BTA3.9-G2 | 4L | 3.9 | < 15.4 | 11 | 1900*730*1300 | 900 | 2350*1100*1520 | 1540 | |
75 | 60 | 83 | 66 | 4BTA3.9-G2 | 4L | 3.9 | < 19.4 | 11 | 1900*730*1300 | 900 | 2350*1100*1520 | 1540 | |
90 | 72 | 100 | 80 | 4BTA3.9-G11 | 4L | 3.9 | < 20.1 | 11 | 1900*785*1300 | 1020 | 2350*1100*1520 | 1700 | |
100 | 80 | 110 | 88 | 6BT5.9-G2 | 6L | 5.9 | < 23.9 | 16 | 2200*830*1280 | 1200 | 3200*1150*1750 | 1990 | |
113 | 90 | 125 | 100 | 6BT5.9-G2 | 6L | 5.9 | < 26 | 16 | 2200*830*1280 | 1250 | 3200*1150*1750 | 2040 | |
131 | 105 | 145 | 116 | 6BTA5.9-G2 | 6L | 5.9 | < 29.7 | 16 | 2200*830*1325 | 1290 | 3200*1150*1750 | 2080 | |
150 | 120 | 165 | 132 | 6BTAA5.9-G2 | 6L | 5.9 | < 34 | 16 | 2360*830*1335 | 1350 | 3200*1150*1750 | 2140 | |
163 | 130 | 179 | 143 | 6BTAA5.9-G12 | 6L | 5.9 | < 37.8 | 16 | 2360*830*1335 | 1420 | 3200*1150*1750 | 2430 | |
175 | 140 | 193 | 154 | 6CTA8.3-G2 | 6L | 8.3 | < 39.9 | 24 | 2360*850*1366 | 1750 | 3600*1330*2010 | 3050 | |
200 | 160 | 220 | 176 | 6CTA8.3-G2 | 6L | 8.3 | < 44 | 24 | 2360*850*1366 | 1760 | 3600*1330*2010 | 3060 | |
219 | 175 | 240 | 192 | 6CTAA8.3-G2 | 6L | 8.3 | < 49 | 24 | 2400*980*1460 | 1800 | 3600*1330*2010 | 3100 | |
250 | 200 | 275 | 220 | 6LTAA8.9-G2 | 6L | 8.9 | < 54 | 24 | 2540*1020*1530 | 1940 | 3600*1330*2040 | 3240 | |
295 | 236 | 325 | 260 | 6LTAA8.9-G3 | 6L | 8.9 | < 62 | 28 | 2540*1020*1530 | 1950 | 3600*1330*2040 | 3250 | |
N/A | N/A | 275 | 220 | NT855-GA | 6L | 14 | < 60.4 | 39 | 3000*1050*1750 | 2480 | 4300*1480*2140 | 4250 | |
320 | 256 | 350 | 280 | NTA855-G1 | 6L | 14 | < 70.1 | 39 | 3000*1050*1750 | 2840 | 4300*1480*2140 | 4470 | |
344 | 275 | 375 | 300 | NTA855-G1B | 6L | 14 | < 70.5 | 39 | 3000*1050*1750 | 2870 | 4300*1480*2140 | 4500 | |
400 | 320 | 440 | 352 | NTA855-G3 | 6L | 14 | < 85.1 | 39 | 3000*1050*1750 | 2940 | 4300*1480*2140 | 4520 | |
438 | 350 | 481 | 385 | KTA19-G2 | 6L | 18.9 | < 95.8 | 50 | 3350*1280*1930 | 3625 | 4800*1683*2200 | 6400 | |
500 | 400 | 550 | 440 | KTA19-G3 | 6L | 18.9 | < 101 | 50 | 3350*1280*1930 | 3700 | 4800*1683*2200 | 6475 | |
563 | 450 | 625 | 500 | KTA19-G3A | 6L | 18.9 | < 115 | 50 | 3350*1280*1930 | 3870 | 4800*1683*2200 | 6600 | |
588 | 470 | 688 | 550 | KTAA19-G5 | 6L | 18.9 | < 134 | 50 | 3525*1550*2030 | 3950 | 5000*1980*2370 | 6720 | |
N/A | N/A | 750 | 600 | KTAA19-G6A | 6L | 18.9 | < 142 | 50 | 3525*1550*2030 | 4100 | 5000*1980*2370 | 6800 | |
775 | 620 | 850 | 680 | KT38-G | 12V | 37.8 | < 147.4 | 135 | 4200*1800*2380 | 6500 | 6058*2438*2896 | 11650 | |
906 | 725 | 1000 | 800 | KTA38-G2 | 12V | 37.8 | < 195 | 135 | 4200*1800*2380 | 7000 | 6058*2438*2896 | 12150 | |
938 | 750 | 1038 | 830 | KTA38-G2B | 12V | 37.8 | < 197 | 135 | 4200*1800*2380 | 7100 | 6058*2438*2896 | 12250 | |
1000 | 800 | 1100 | 880 | KTA38-G2A | 12V | 37.8 | < 210 | 135 | 4200*1800*2380 | 7170 | 6058*2438*2896 | 12320 | |
1125 | 900 | 1250 | 1000 | KTA38-G4 | 12V | 37.8 | < 230 | 135 | 4200*1810*2250 | 7280 | 6058*2438*2896 | 13150 | |
N/A | N/A | 1375 | 1100 | KTA38-G9 | 12V | 37.8 | < 235 | 135 | 4350*2090*2180 | 8000 | 6058*2438*2896 | 13870 | |
1375 | 1100 | 1575 | 1260 | KTA50-G3 | 16V | 50 | < 281 | 177 | 5000*1850*2343 | 9150 | 12192*2438*2896 | 17000 | |
1575 | 1260 | 1875 | 1500 | KTA50-G9 | 16V | 50 | < 313 | 204 | 5200*2260*2510 | 9560 | 12192*2438*2896 | 17550 | |
1706 | 1365 | 1875 | 1500 | QSK50-G4 | 16V | 50 | < 360 | 235 | 4780*2065*2230 | 9750 | 12192*2438*2896 | 18300 | |
2281 | 1825 | 2500 | 2000 | QSK60-G6 | 16V | 60 | < 481 | 280 | 6180*2285*2540 | 15500 | 12192*2438*2896 | 22000 |
Tính năng của máy phát điện Cummins
1. Đã được kiểm nghiệm 100% theo tiêu chuẩn chất lượng GB/T2820-2009, ISO8528.
2. Động cơ được nghiên cứu, thiết kế và sản xuất bởi Cummins mang lại hiệu suất và hiệu quả tốt nhất.
3. Máy phát điện do Marathon sản xuất với công nghệ tiên tiến hàng đầu thế giới.
4. Hệ thống kích thích máy phát điện xoay chiều cho phép bộ máy phát điện xử lý bất kỳ sự giảm tần số nào trong trường hợp tải nhất thời.
5. Thiết kế chất phản ứng thấp của máy phát điện cho phép giảm thiểu độ méo sóng phi tuyến tính, đồng thời mang lại khả năng khởi động thích hợp.
6. Hệ thống nhiên liệu PT của Cummins phát hoạt động tương thích với quá trình đốt cháy hoàn toàn; mang lại hiệu quả cao về hiệu suất, lượng khí thải thải ra cũng an toàn với môi trường.
7. UK DeepSea là một trong những nhà sản xuất thiết bị máy phát điện hàng đầu thế giới, nổi bật trong đó là công tắc chuyển nguồn tự động và thiết bị sạc pin.
8. Mô-đun điều khiển dòng DSEGenset® là giải pháp điều khiển và phụ kiện thông minh phù hợp cho các ứng dụng máy phát điện, động cơ và tháp chiếu sáng. Mỗi sản phẩm đều được thiết kế chuyên nghiệp, thông minh để cung cấp các tính năng và lợi ích phù hợp, góp phần nâng hiệu quả sử dụng và tính ứng dụng của chúng, giúp đáp ứng được những nhu cầu cần thiết của khách hàng.
Hiệu suất của máy phát điện Cummins
1. Công suất 3 pha 4 dây 230/400VAC, 50Hz, 0.8PF(lagging)
2. Phạm vi điều chỉnh điện áp: >10%
3. Phạm vi điều chỉnh tần số: 0-5%
4. Điều chỉnh điện áp trạng thái ổn định: 1%
5. Điều chỉnh điện áp trạng thái nhất thời: (-15%, +20%)
6. Điều chỉnh tần số trạng thái ổn định: < ± 0,25%
7. Tần số biến đổi điện áp: <9%
8. Hệ số méo điện áp: <5%
9. Thời gian phục hồi điện áp: (±3%) < 1S
Chức năng bảo vệ của máy phát điện Cummins
1. Báo động khi nhiệt độ cao và tắt nguồn
2. Báo động khi áp suất dầu thấp và tắt nguồn
3. Báo động khi quá tốc độ và tắt nguồn
4. Bảo vệ khi quá dòng
5. Bảo vệ khi quá tải điện áp
6. Bảo vệ khi vượt quá công suất
Các tùy chọn của Máy phát điện Cummins
1. Dầu diesel, nước làm mát
2. Bình Diesel sử dụng hàng ngày
3. Công tắc chuyển tự động
4. Hệ thống điều khiển song song
5. Mái che cách âm
6. Máy phát điện gắn trên xe moóc
